重钙粉体目数应用全解
在矿物填料领域，重质碳酸钙粉体（简称重钙）的目数选择直接决定应用价值——某造纸厂将填料从800目升级至2500目，纸张平滑度提升40%，年增效超千万；而某塑料企业误用325目重钙导致管材爆裂，损失惨重。重钙粉生产厂家祥发粉体将深度解析8大核心应用场景的目数黄金区间，附选型决策模型。
一、目数本质：粒径与性能的数学表达
（一）目数-粒径-比表面积对照体系
| 目数 | 粒径范围(μm) | D97控制点(μm) | 比表面积(m²/g) | 生产工艺特征 |
| 325目 | 45-20 | ≤45 | 0.8-1.5 | 雷蒙磨干法破碎 |
| 800目 | 10-18 | ≤20 | 2.0-3.5 | 立磨+分级机 |
| 1250目 | 10-5 | ≤12 | 4.0-6.0 | 干法多级研磨 |
| 2500目 | 5-2.5 | ≤6 | 8.0-12 | 湿法研磨+喷雾干燥 |
| 6000目 | 2.5-1 | ≤2.5 | 15-25 | 纳米化技术 |
检测警示：市面30%的“6000目”产品实测D97>5μm（激光粒度仪校准必要性）
二、塑料工业：目数如何改写性价比公式
（一）关键应用场景配比
| 制品类型 | 最优目数 | 经济添加量 | 性能影响 | 成本降幅 |
| PVC管材 | 1250-1500目 | 45-55份 | 冲击强度保持率>85% | 18-22% |
| PP汽车保险杠 | 2500-3000目 | 25-35份 | 弯曲模量↑40% | 15-18% |
| PE薄膜 | 6000目 | 12-18份 | 雾度<10%（纯树脂基准） | 9-12% |
| ABS电器外壳 | 2000目 | 20-30份 | 热变形温度>95℃ | 12-15% |
（二）目数升级收益案例
某管材企业数据：
800目→1250目（添加量35→50份）
原料成本降23%，爆破压力维持4.0MPa
年节约树脂采购费1800万元
三、造纸行业：目数决定纸张等级
（一）不同纸种目数需求
| 纸种 | 应用部位 | 推荐目数 | 技术价值 |
| 文化用纸 | 填料 | 800-1250目 | 节约木浆15-25% |
| 铜版纸 | 预涂层 | 2500-3000目 | 光泽度>65% |
| 烟卡纸 | 面层 | 6000目 | 印刷网点还原率>98% |
| 无碳复写纸 | 微胶囊壁材 | 8000目 | 发色灵敏度ΔE<1.5 |
（二）经济效益对比
1250目重钙替代PCC：
成本：1500元/吨vs2800元/吨
成纸灰分：18%vs20%
吨纸成本降120元
四、涂料领域：遮盖力的目数革命
（一）目数-性能关联模型
| 目数 | 吸油量(g/100g) | 对比率 | 钛白粉替代率 | 适用体系 |
| 800目 | 25-30 | 0.82-0.85 | 8-12% | 腻子/底漆 |
| 1500目 | 20-25 | 0.88-0.90 | 15-20% | 内墙乳胶漆 |
| 3000目 | 18-22 | 0.92-0.94 | 25-35% | 工业面漆 |
| 6000目 | 15-18 | 0.95-0.97 | 40-50% | 汽车修补漆 |
（二）创新应用方案
高固含涂料：
6000目重钙+核壳助剂
固含提升至85%，VOC<50g/L
抗菌涂料：
载银2500目重钙
抑菌率>99.9%（ISO22196）
五、新兴领域：超细目数的价值裂变
（一）锂电池隔膜涂层
目数要求：D100≤2μm（等效6000目）
技术参数：
热闭孔温度：130±5℃
透气值：<280s/100ml
经济价值：
替代氧化铝成本降40%
国内年需求增速>35%
（二）生物降解材料
| 基材类型 | 最优目数 | 添加量 | 降解周期 | 强度保持率 |
| PLA | 6000目 | 30-40% | 6个月 | 85% |
| PBAT | 2500目 | 50-60% | 9个月 | 78% |
| PHA | 8000目 | 20-30% | 4个月 | 92% |
（三）3D打印材料
目数要求：2500-6000目
性能突破：
PLA+30%4000目重钙：
热变形温度↑15℃
打印收缩率<0.3%
六、选型决策四维模型

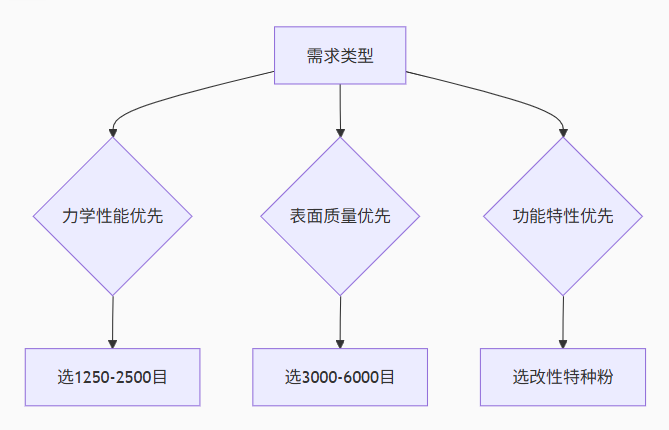

（一）性能需求维度
（二）成本控制公式
综合成本=粉体成本+加工成本+性能补偿成本
最优区间：
1250目：性价比拐点
6000目：高端场景溢价点
（三）工艺适配矩阵
| 加工方式 | 推荐目数 | 工艺调整要点 |
| 挤出成型 | 800-2500目 | 熔体温度降5-10℃ |
| 注塑成型 | 1500-3000目 | 保压压力+15-20% |
| 压延工艺 | 2500目以上 | 辊筒温差控±1℃ |
| 涂布工艺 | 6000目 | 粘度调节剂+0.3-0.8% |
七、目数升级技术路线图
（一）研磨工艺进化
干法研磨极限：D97=5μm（2500目）
湿法研磨突破：
研磨介质：0.3mm锆珠
能耗：120-150kWh/吨
纳米化技术：
自组装法制备：成本降40%
粒径分布Span<0.8
（二）表面改性技术
| 改性类型 | 活化度 | 吸油量降幅 | 适用目数 |
| 硬脂酸 | 85-90% | 15-20% | <2500目 |
| 钛酸酯 | 92-95% | 25-30% | 2500-6000目 |
| 等离子体 | >98% | 35-40% | 纳米级 |
在微米世界寻找价值蓝海
企业将325目重钙深加工至6000目，产品单价从480元/吨跃升至6800元/吨；当宁德时代在隔膜涂层中采用2μm重钙替代氧化铝，单GWh成本降300万元——重钙的目数升级已成为制造业降本增效的核心策略。
三条产业升级路径：
1.精细化：2500目以上超细粉体年需求增速>25%
2.功能化：改性重钙在高端领域溢价超200%
3.绿色化：光伏驱动研磨工艺，碳足迹降40%
掌握目数密码的企业，正用每吨千元级重钙撬动万元级材料替代——这不仅是技术的胜利，更是产业价值的重构。未来五年，重钙粉体将在新能源、生物医药等领域迎来千亿级市场爆发。
